圆锥式破碎机工作原理分析

发布:2016-07-01 09:37:53 编辑:2021-08-26 09:01:05 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

圆锥式破碎机是新研制的一种先进的大功率、高生产率的液压式破碎设备。具有处理能力大、功耗消耗低、破碎比大、产品粒度均匀等优势。被广泛用于各种硬度矿石的中碎和细碎。以下是对圆锥式破碎机工作原理的简单分析。

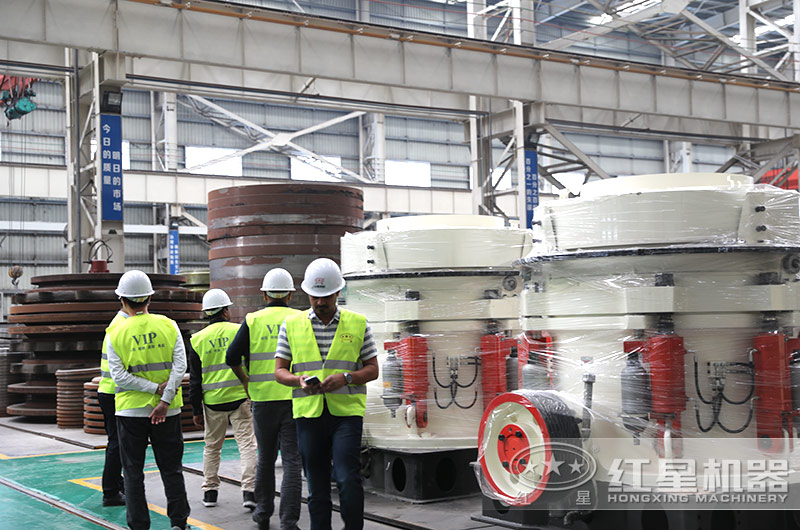

圆锥式破碎机生产车间-用户参观现场

圆锥式破碎机生产车间-用户参观现场

圆锥式破碎机工作原理分析

以河南红星生产的圆锥式破碎机为例,工作时,电动机的旋转通过皮带轮或联轴器、其传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎壁时而靠近,时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥式破碎机工作原理

圆锥式破碎机工作原理

以上就是我公司生产的圆锥式破碎机工作原理的简单分析。

红星圆锥式破碎机设备生产厂家

红星机器生产的圆锥式破碎机种类齐全,有弹簧圆锥式破碎机、HPC液压圆锥式破碎机、HCS液压圆锥式破碎机等。如需了解更多,欢迎在线咨询

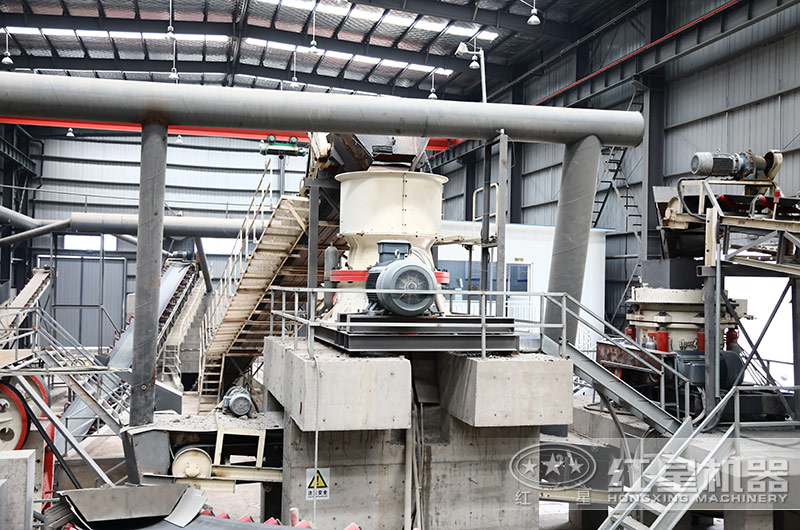

红星圆锥式破碎机设备的应用现场

红星圆锥式破碎机设备的应用现场

圆锥式破碎机设备技术参数表

圆锥式破碎机类型多,有单缸、多缸、全液压、西蒙斯(复合式)圆锥破等,这也使得市场用户的选择余地更加的多样化。下面是该设备具体的技术参数详情。

单缸圆锥式破碎机

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 215 170 16 250 116-396
F2 110 90 13 117-194
F3 38 30   100-125
SC315 F1 275 220 16 315 177-662
F2 175 140 16 162-552
F3 85 70 13 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同

多缸圆锥式破碎机

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 10
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 18
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 77 60 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 25
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 34
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 69
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

全液压圆锥式破碎机

机型参数 WT 200/S WT 300/S WT 160/S WT 250
喂料装置 最大喂料尺寸(mm) 185 200 200 215
喂料高度(mm) 2600 2700 2700 2900
料仓容积(m³) 5 6 6 6
振动喂料机 宽×长(mm) 1000×5500 1200×6000 1200×6000 1200×6000
破碎主机 型号 HPM200 HPM300 SC160 SC250
进料口尺寸(mm) 210 230 230 250
重量(t) 10.4 15.8 11 16
驱动方式 液压V带 直联驱动 直联驱动 直联驱动
主皮带机 宽×长(mm) 1000×10500 1200×11500 1200×11000 1200×12000
卸料高度(mm) 3300 3500 3500 3500
筛分系统 型式 单层振动筛分机 单层振动筛分机 单层振动筛分机
筛面尺寸(mm) 1500×3000 1500×3600 1500×3000
返料皮带机尺寸(mm) 500×8000 500×9000 500×8000
细料皮带机尺寸(mm) 1200×5000 1200×5500 1200×5000
细料皮带机卸料高度(mm) 3000 3200 3000
动力总成 破碎机驱动理念 柴油机-液压驱动 柴油机-直接驱动 柴油机-直接驱动 柴油机-直接驱动
发动机 康明斯 264kW 康明斯 391kW 康明斯 335kW 康明斯 391kW
运输外形尺寸 长度(mm) 14500/16400 15200/17800 15000/17000 15500
宽度(mm) 2700/3000 3000/3200 3000/3200 3000
高度(mm) 3500 3600 3600 3700
重量(t) 35/41 45/54 38/45 46

注:产量根据不同物料、进料粒度等因素其结果将有所不同
