胶带输送机基本组成部件和工作原理?型号有哪些?

发布时间:2021-04-20 16:30:37 更新时间:2021-05-21 15:44:28 作者: 王珂
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

胶带输送机作为砂石物料的承载件和牵引件,在破碎制砂生产中发挥着不可替代的作用。它依靠输送带与驱动滚筒之间的摩擦力使输送带产生连续运动的力,以带动输送带上的物料一起向前运行,从而提高制砂效率。那么胶带输送机基本组成部件和详细的工作原理是什么?型号有哪些呢?下面就跟随红星的脚步深入了解一番吧。

胶带输送机安装现场

胶带输送机安装现场

胶带输送机基本组成部件和工作原理?

胶带输送机的基本组成部件有牵引件、输送带、驱动装置、张紧装置、机架和托辊、清扫器、装载和卸载裝置。工作时,在传动机构的作用下,驱动滚筒沿顺时针方向旋转,借助于驱动滚筒的外表面和环形带的内表面之间的摩擦力,使环形输送带向前移动,待输送的物料从装料斗加载到环型输送带上, 然后随输送机向前输送到工作位置,从而完成物料的输送任务。

胶带输送机工作原理图

胶带输送机工作原理图

胶带输送机在破碎制砂生产现场中的应用

制砂设备配置:给料机、破碎机制砂机、洗沙机、筛分机、胶带输送机(是各个设备连接的桥梁纽带)

胶带输送机在制砂现场中的应用视频

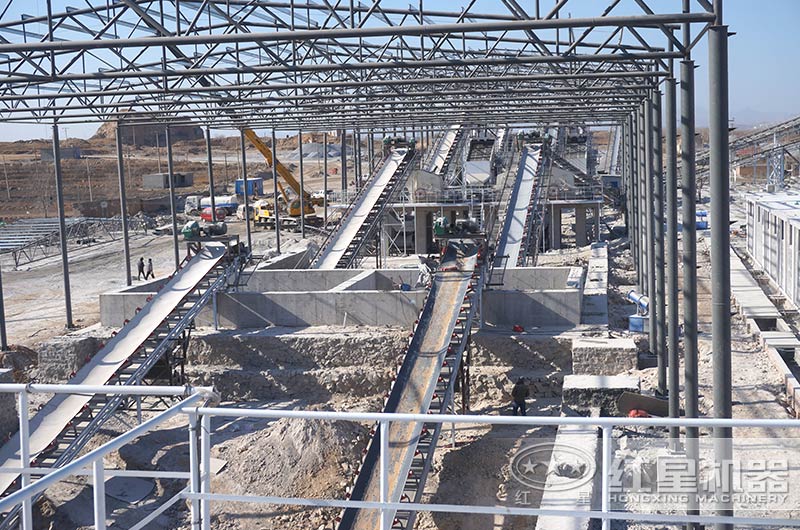

胶带输送机破碎制砂应用现场实拍

胶带输送机破碎制砂应用现场实拍

设备优势:胶带输送机具有轨道平直,行走轮转动灵活等特点,有利于快速输送设备,加快制砂生产的效率。

拓展:胶带输送机的维护与保养方法

1、每日检查物料跌料点的托滚架,如发现托滚架变形应及时更换,尤其是检查原煤或石料输送处上下托辊架及架耳。

2、经常检查紧固电动机、减速器、滚筒和其他部位的螺栓,以确保紧固不松动。

3、经常检查胶带对接口是否有脱胶及裂口,如发现胶带脱胶或裂口,应及时补修。

胶带输送机的维护与保养方法

胶带输送机的维护与保养方法

4、定期检查托辊及导向辊是否有油,并每六个月加一次油,托辊及导向辊可用润滑脂润滑。

5、定期检查试验制动装置,确保断带保护器灵活可靠,保证负荷停车后胶带逆行不超过1.5米,顺向下滑不超过4米。

6、定期检查滚筒和轴配合是否有松动现象,表面是否损伤变形,滚筒的磨损不超原厚度的三分之一,若超过应及时更换。

胶带输送机规格型号有哪些?

胶带宽度
(mm)
输送长度(m)
功率(kw)
输送速度
(m/s)
输送量
(t/h)
400 ≤10
3
12-15
3-4
15-30
4-7.5
1.25-2.0 30-60
500 ≤10
3
12-15
4-5.5
15-30
5.5-7.5
1.25-2.0 40-80
650 ≤10
4
12-15
7.5
15-30
7.5-11
1.25-2.0 80-120
800 ≤10
4
12-15
7.5
15-30
7.5-15
1.25-2.0 120-200
1000 ≤10
5.5
10-20
7.5-11
20-40
11-22
1.25-2.0 200-320
1200 ≤10
7.5
10-20
7.5-15
20-40
15-30
1.25-2.0 290-480
1400 ≤10
11
10-20
15-22
20-40
22-45
1.25-2.0 400-680
1600 ≤10
15
10-20
22-30
20-50
30-75
1.25-2.0 600-1080
1800 ≤10
18.5
10-20
30-45
20-50
45-110
1.0-2.0 800-1500
2000 ≤10
22
10-20
45-55
20-50
55-132
1.0-2.0 1000-2000
2400 ≤10
30
10-20
55-75
20-50
75-185
1.0-2.0 1500-3000

胶带输送机型号参数表

注:1、可输送原材料或成品石料的密度低于2.5t / m2。

2、输送长度不限于表中所列数值,可根据用户需要单独制定。

3、胶带输送机可在-20℃至 40℃的温度范围内使用,输送物料的温度低于50℃。

4、表中的输送量是在物料密度为1.0t / m3-1.6t / m3,输送机倾斜角≤18°,物料堆积角为30°的条件下得出的。
