反击式破碎机主要部件的设计

发布:2013-12-07 08:52:43 编辑:2020-12-21 11:21:05 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

反击式破碎机的主要部件有破碎腔和反击板等,为了使反击式破碎机能更好的工作,在设计时就要考虑实际情况进行规划,所以说设计环节很很重要,以下就是反击式破碎机主要部件的设计

反击式破碎机

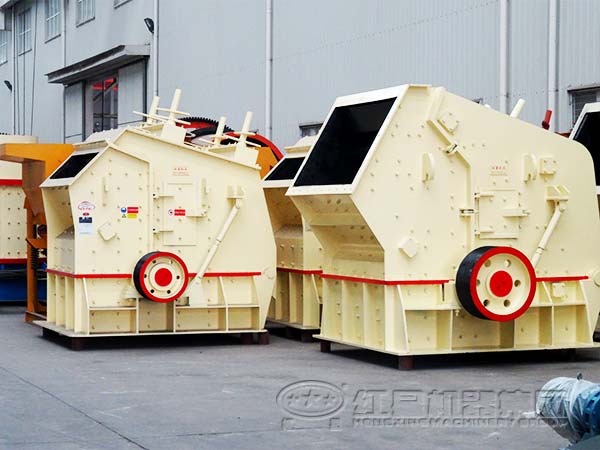

反击式破碎机厂家实拍

反击式破碎机主要部件的设计

一、破碎腔设计

反击式破碎机破碎腔体对生产率,能耗,产品粒度和粒形以及衬板磨损有很大影响。

因此,设计较佳破碎腔是保证反击式破碎机性能优越的关键因素。反击式破碎机破碎腔是由进料导板,两级反击板以及由导板卸载点到第二级反击板排料口的圆弧所构成的空间组成。

二、反击板设计

反击板的作用是承受被板锤击出的物料在其上冲击破碎,将破碎后的物料重新弹回到破碎区,再次冲击破碎。经过以上分析和从红星重工了解到的知识,总结分析得出反击板的形状和结构对其破碎效果影响很大。

对于这种情况,先从物料破碎效果说起。根据理论力学碰撞原理,物料以正碰撞(垂直碰撞)效果较佳。但是板锤是旋转运动,若保证在破碎腔内物料被抛射到反击板上都是正碰撞(垂直碰撞),则反击板曲线必须是一条渐开线。因为渐开线的特点是,在反击板各点上物料都是以垂直方向冲击。

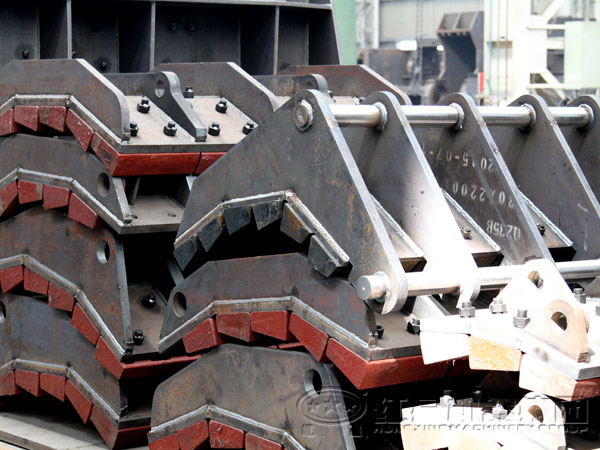

反击式破碎机反击板

反击式破碎机反击板

三、反击板悬挂装置设计

反击式破碎机反击板悬挂装置也是排料口调整装置,同时又能起保险作用,这种装置有三种形式。

设计时采用拉杆弹簧式反击板悬挂装置,反击式破碎机工作时,反击装置正常工作位置是靠弹簧预压力来实现的。弹簧预紧力的大小可以通过反击装置工作时的平衡条件来计算。

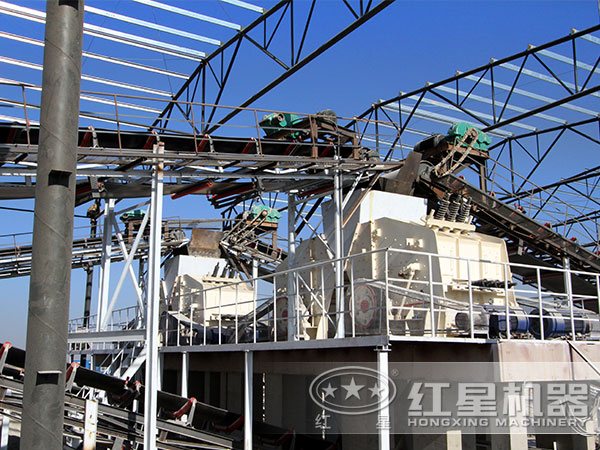

反击破碎设备生产现场

反击破碎设备生产现场

反击式破碎设备厂家-您石子厂一臂之力

红星生产的反击破性能优秀,具有破碎比大,产量高,产品粒度均匀、简化破碎流程,结构简单,使用和维修方便等特点,广泛应用于建材、化工、煤、焦碳等工业部门。

适合粗、中、细碎中等硬度以下脆性物料,是破碎石灰石、白云石、页岩、砂岩、煤、石棉、石墨和岩盐等石料的主要设备之一,欢迎广大投资用户在线咨询选购。
