德版反击式破碎机

德版反击式破碎机

优势经久耐用,冲击破碎能力强,维护成本低

应用范围:用于建材、矿山、冶金、交通、铁路等众多行业中

适用物料:玄武岩、河卵石、花岗岩、硬质石灰、熟料、炉渣、焦炭、煤等

  • 生产能力

    ≤670t/h

  • 进料粒度

    ≤1300mm

  • 电机功率

    90-670kw

免费获取报价
24小时免费服务热线

0371-67772727

德版反击式破碎机产品介绍

反击式破碎机作为常见的二破设备,在各大砂石生产线中应用广泛

德版反击式破碎机主要是由转子、打击板、反击板和机体等部分组成。转子固定在主轴上,在圆柱形的转子上装有四块(或若干块)打击板(即,板锤),打击板和转子多呈刚性连接,而打击板是用耐磨的高锰钢(或其他合金钢)制成。德版反击式破碎机按照转子数目不同可分为2种:单转子反击式破碎机和双转子德版反击式破碎机。

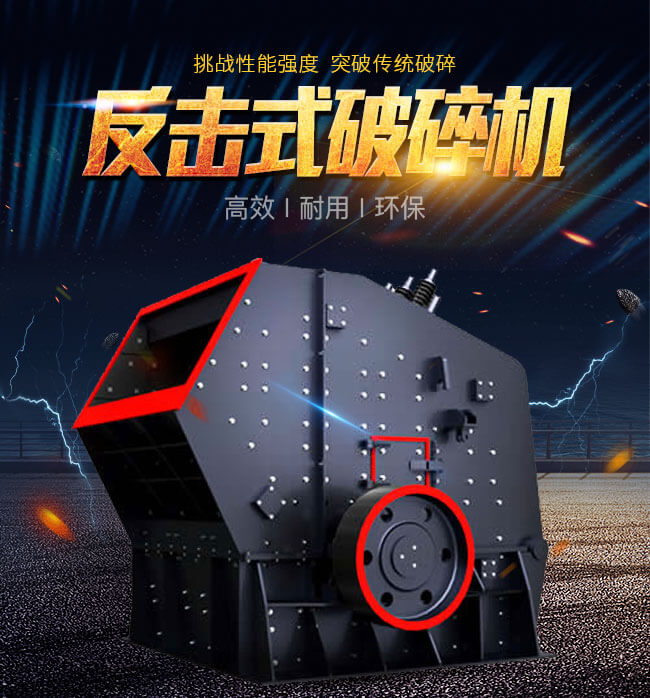

德版反击式破碎机

该设备广泛应用于金属和非金属矿石、建筑材料、人工制砂以及各种冶金矿渣的破碎和整形,该款设备适用于破碎莫氏硬度小于9级的脆性物料,不适用破碎粘性物料以及含泥土较多的石料。

德版反击式破碎机设备图片

红星德版反击式破碎机

红星德版反击式破碎机

红星德版反击式破碎机

红星德版反击式破碎机

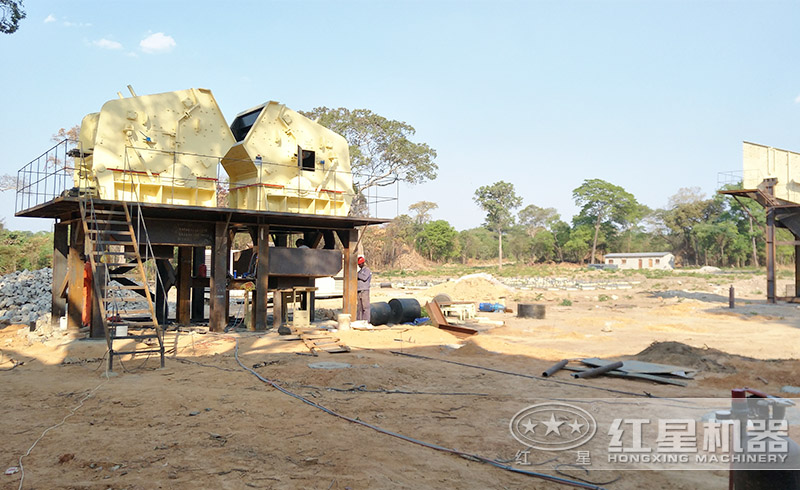

红星德版反击式破碎机生产线现场

红星德版反击式破碎机安装现场

红星反击式破碎机生产线现场

红星反击式破碎机生产线现场

德版反击式破碎机性能特点

1、德版反击式破碎机的板锤和转子是刚性连接,利用整个转子的惯性对物料进行冲击,破碎力度大、效率高。

2、德版反击式破碎机的破碎腔较大,使物料有一定的活动空间,使物料受到充分地冲击破碎。

3、德版反击式破碎机的板锤是自下向上迎接投入的物料,对其进行冲击破碎,并把它抛到上方反击板上。

4、德版反击式破碎机下部一般没有篦条筛,产品粒度靠板锤的速度以及反击板之间的间隙来调整。

德版反击式破碎机

德版反击式破碎机工作原理

德版反击式破碎机是一种利用冲击力来破碎物料的破碎机械,德版反击式破碎机工作时,转子在电动机的带动下高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击板上再次破碎,然后又从反击板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎成所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

德版反击式破碎机工作原理

德版反击式破碎机工作原理

德版反击式破碎机技能参数

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
