鹅卵石鄂式碎石机主要部件受力情况——量力而行

发布:2016-01-07 08:54:28 编辑:2019-09-02 17:35:27 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

鹅卵石鄂式碎石机又名破碎机,出料粒度可调,石料一次成型5mm以下粒度可达85%以上,日处理2000T可轻松实现。利用两颚板对物料的挤压和弯曲作用 ,来粗碎或中碎各种硬度物料的破碎机械,具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。但是由于鹅卵石鄂式碎石机的一些受力问题会影响到破碎生产,一切事物都有度,我们要把鹅卵石鄂式碎石机主要部件的受力控制在一个合适的度上,量力而行,下面我们来分析鹅卵石零部件在工作时承受的荷载能力:

鹅卵石鄂式碎石机

一、受力测量方法

为了了解鹅卵石鄂式碎石机各部位受力分布规律,对鹅卵石鄂式碎石机不同部位进行同时测量,并对测量数据进行统计分析,得出不同部位的受力特征。

二、各部件受力情况分析

1、主轴承受力分析

鹅卵石鄂式碎石机的主轴承受力状况决定于机器的结构特点和破碎力状态,所受作用力和力矩都是非平稳的;其主要作用力的方向都朝下指向主轴承座,这有利于主轴承座及盖对破碎力的承受能力。为方便安装与维护,主轴承座确定为水平安装。轴承在工作中要承受较大的轴向震动载荷和一定的径向震动载荷,因此常选用具有自动调心性能且承载能力较大的双列向心球面滚子轴承。

2、颚板的受力分析

鹅卵石鄂式碎石机破碎物料时,物料的给料状态和偏心轴转速、排料口大小等因素都会影响颚板的受力。由于鹅卵石鄂式碎石机在工作过程中大部分石块都在破碎腔的中部,而其上、下部相对较少,因此颚板在水平方向中间受力大,尤其是中间部分,而两边受力对称,受力小。

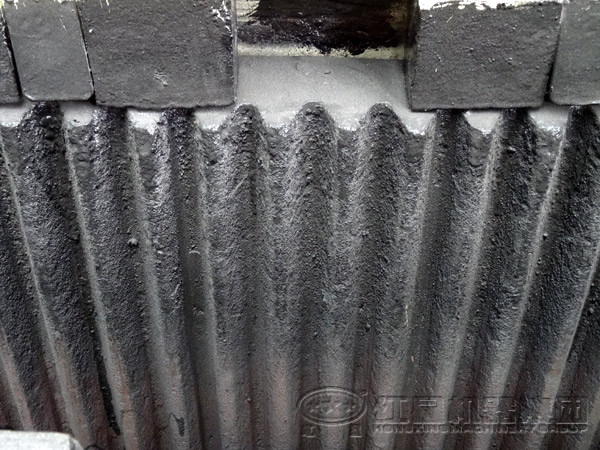

鹅卵石鄂式碎石机鄂板

3、推力板的受力分析

鹅卵石鄂式碎石机材质的耐磨性、抗弯强度和冲击韧性较低,当鹅卵石鄂式碎石机破碎及工作时,后推力板受力不断的变化,特别是当有大块坚硬石料进入喂料口后,更会出现受力峰值,导致推力板磨损严重以及断裂等。

三、受力规律总结

从不同条件下鹅卵石碎石机个弩箭受力情况看,受力分布有很大的相似性,水平方向中间受力大,两边受力小且有对称性;竖直方向在上中部和中下部较大,中间部分受力存在局部极小值。在小排料口条件下鹅卵石碎石机受力较大,而偏心轴转速对鹅卵石碎石机的受力影响较小。
