鄂式破碎机液压系统过载保护工作过程

发布:2013-11-13 09:04:53 编辑:2019-09-06 09:13:10 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

鄂式破碎机液压系统过载保护,是根据液压系统微量泄漏油量大小自动调节注油量,工作缸采用螺栓限制极限伸长位置,克服了动颚对液压系统油压的脉冲,便于排矿口调节。在红星重工机器的工作过程中,通过凸轮装置的回转,驱动柱塞式喷油泵向系统供高压油。那么,鄂式破碎机液压系统过载保护工作过程如下:

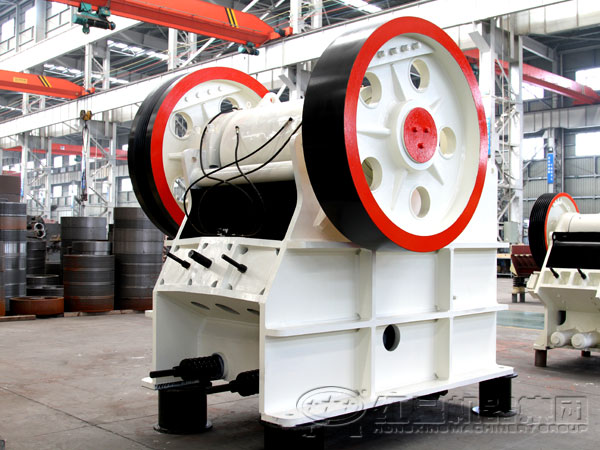

鄂式破碎机

1.正常工作:正常工作时,鄂式破碎机推力板作用在工作缸上的压力低于液压缸推力,动作阀处于上极限位置,推力板不产生移动,鄂式破碎机正常破碎物料。

2.过载保护:当鄂式破碎机破碎腔进入非破碎物体时,破碎力增大,鄂式破碎机推力板作用在工作缸上的压力,高于液压缸所能提供的推力,工作缸高压油腔中油压瞬时升高,节流阀使动作阀动作,系统(液压缸)泄油,限制推力板推力而保护机器。

液压系统过载保护鄂式破碎机

3.排除故障:非破碎物进入破碎腔后,由于受工作缸所能提供的推力限制,活塞右移缩回,相应地鄂式破碎机排矿口增大,由于破碎机动颚的啮合,非破碎物逐步向下运动而从排矿口排出,自动排除破碎腔中的非破碎物。

鄂式破碎机过载保护

4.自动恢复:当非破碎物自动排除后,活塞处于缩回位置,由于破碎力下降,动作阀在没有上腔瞬时高压情况下,使其阀芯恢复上极限位置,不再对系统泄油;同时,柱塞式喷油泵在油压调节装置的作用下,以较大的泵油量对系统泵油,直到工作缸活塞左移至极限位置。至此,鄂式破碎机恢复正常工作状态。
