详细介绍鄂式破碎机的推力板

发布:2013-10-29 08:30:32 编辑:2020-12-30 15:16:18 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

推力板是鄂式破碎机重要的零部件之一,下面我们从推力板结构组成、推力板的作用及推力板工作环境,来详细介绍颚式破碎机的推力板。

红星颚式破碎机厂家直销,价格实惠

颚式破碎机——砂石生产线中的排头兵

推力板结构组成

颚式破碎机的推力板按结构组成可分为组装式和整体式两种。简摆颚破使用的衬板是组装式结构,它是由一个肘体与两个肘板头连接后组装而成的,这种结构下,当发生磨损报废时,只需要更换部分衬板头即可,可有效节省运行成本。在应用中,由于这种推力板(肘板)较重,因此都应该设计起吊环;复摆鄂破上使用的是整体式推力板,因为其重量和尺寸都比较小。

颚式破碎机原理结构图

颚式破碎机原理结构图

推力板的作用

推力板作为颚式破碎机主要零部件,发挥的作用突出,主要表现为以下几方面:

一、是传递动力:推力板传递出的动力十分强劲,甚至有时比破碎力还大。

二、是起保险件作用:当破碎腔落入非破碎物料(如钎杆、折断的铲齿)时,推力板先行断裂破坏,从而保护机器其它零件不发生损坏。

三、是调整排料口大小:有的简摆鄂式破碎机是通过更换不同长度尺寸的推力板来调整排料口大小的。

红星颚式破碎机生产线现场

红星颚式破碎机生产线现场

推力板工作环境

在鄂破机工作时,推力板与其支承的衬板间不能得到很好的润滑,加上粉尘落入,因此推力板与其衬垫之间实际上是一种干摩擦和磨粒磨损状态,会对衬板造成高负荷压力,导致推力板与推力板衬垫很快磨损,使用寿命很低。

因此推力板的结构设计,不但应该考虑该机件的重要作用,还应该考虑其工作环境。

红星颚式破碎机碎石现场

红星颚式破碎机碎石现场——大进料口径,大破碎比

推力板改进

综上可以看出,推力板作为颚式破碎机中的重要零部件,在鄂破机破碎石子的过程中发挥着重要作用,但是传统的推力板设计存在很大的缺陷,为了更好发挥推力板的作用,提高鄂破机的效率和产能,对推力板进行改良和升级势在必行。

红星颚式破碎机作为破碎机行业内的实力厂家,在四十年的从业生涯内潜心研发,不断优化提升设备质量性能,其所生产的设备就是借鉴国外先进矿机经验与国内实际需求相结合的产物,推力板等重要部件均采用特硬的优质钢材铸造而成,针对其存在的局限进行改良,使得鄂破机的质量和性能取得了质的飞跃。

印尼用户不远万里来红星厂区参观购置颚式破碎机

印尼用户不远万里来红星厂区参观购置颚式破碎机

红星厂家针对传统肘头式推力板接头磨损剧烈的情况,在推力板两端用螺钉各加定了一个凹槽支座,用它衔接一个圆柱体,和被连接件上的凹形块相接触,构成可传动的活铰接头,其优点主要有四个:

a、圆柱体受力后可转动,有利于润滑,降低了推力板的磨损程度;

b、新型推力板的结构简单,加工简便,造价低,节约投资成本;

C、新型推力板更加灵活,能与肘头式推力板互换,满足用户多样化生产需求。

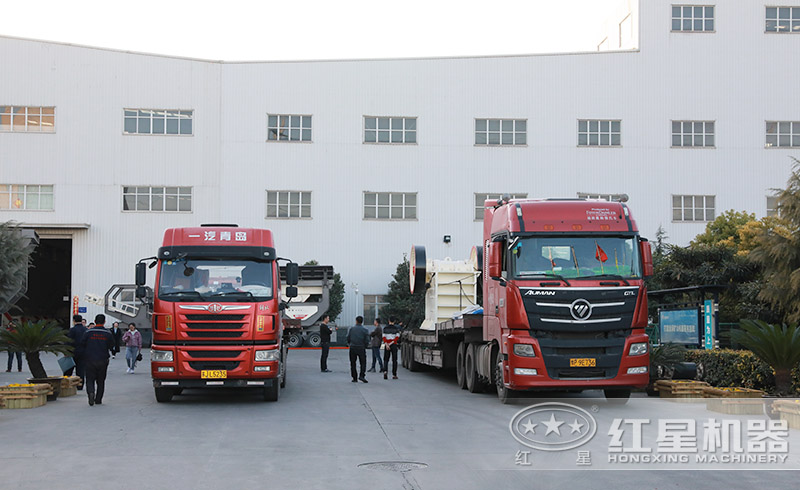

红星颚式破碎机持续发货中

湖南用户在红星购置的全套颚破碎石生产线迅速发货中

红星厂家有着专业的技术团队、身经百战的一线技工和完善的售后服务体系,生产出的设备质量高、产量大、使用寿命长、用户口碑佳。如果您对颚式破碎机感兴趣,想要了解有关鄂破机的使用方法、操作技巧、注意事项、产量、型号参数、价格等信息,可免费咨询河南红星,将有专业的客服人员24小时实时在线免费为您服务。
