锤式破碎机是利用高速回转的锤头冲击物料，使其沿自然裂隙、层理面和节理面等脆弱部分而破碎的一种机械。锤式破碎机结构先进，性能可靠，工作平稳，能耗低。该系列产品适用于破碎各种中等硬度和脆性物料，如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等被破碎物料的抗压强度不超过150兆帕。本文主要来介绍下锤式破碎机的主体构造。
机壳由下机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连接成一体。上部开一个加料口，机壳内壁全部镶以锰钢衬板，衬板磨损后可以更换。下机体由20和40毫米普通碳素结构钢板焊接而成，两侧为了安放轴承以支持转子，用钢板焊接了轴承支座。机壳和轴之间，如果没有防护措施，漏灰现象是十分严重的。为了防止漏灰，在机壳上通常都会安置一种叫轴封的装置。

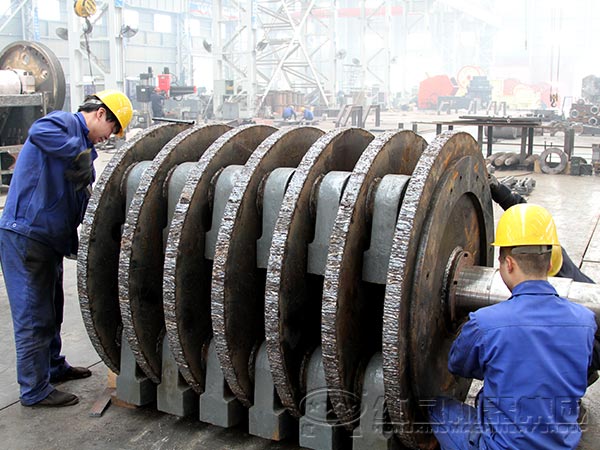

转子是锤式破碎机的主要工作部件，转子是由主轴，锤架组成。锤架上用锤头销轴将锤头分了三排悬挂在锤架之间，为了防止锤架和锤头的轴向窜动，锤架的两端用压紧锤盘和锁紧螺母固定。
锤式破碎机的篦条的排列方式是与锤头运动方向垂直，与转子的回转半径有一定的间隙的圆弧状。合格的产品可以通过篦条缝，大于篦缝的物料由于不能通过篦条缝而在篦条上再受到锤头的冲击和研磨作用继续被破碎，如此循环直至体积减少到可以通过篦条缝。
锤式破碎机用锤头高速锤打矿石，在瞬间矿石具有了极大的速度，为了防止机架的磨损，在机架的内壁装有锰钢衬板。
金属物对锤式破碎机是极大的威胁，为了防止金属物进入破碎机造成事故，一般锤式破碎机都有安全保护装置。
密封的目的在于防止灰尘，水分等进入轴承和相对运动的部件之间，如齿轮滚子齿啮合处，同时又起到防止润滑油流失的作用。密封的好与坏直接影响到滚动轴承和齿轮滚子的使用寿命，从而影响到整台机器的工作效率。
