中、细碎圆锥破碎机的基本构造及其工作原理"知多少"

发布:2016-06-08 16:05:16 编辑:2016-08-15 16:47:09 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

由于市场上需要破碎的物料硬度不一,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩,所以需要的破碎机也是不一样的。下面主要讲解一下中、细碎圆锥破碎机的基本构造及其工作原理。

一、中碎圆锥破碎机

1、基本构造

中碎圆锥破碎机是用可动圆锥与不动锥体之间的工作面来进行碎矿的。动锥体支承在球面轴承上,并固定在一个悬挂竖轴上,竖轴置于偏心套筒内,而偏心套筒又置于止推轴承上。动锥体与竖轴一同由偏心轴套带动,偏心轴套借水平轴及皮带轮并经伞齿轮来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中,当偏心套筒旋转时,以轴划出一个圆锥面。因此动锥体靠近不动锥时矿石即被压碎。

圆锥破碎机

2、工作原理

中碎圆锥破碎机是把物料由给进料口通过分配盘落入机中,由于竖轴的旋转、振动,把矿石均匀地分配在锥体四周。经过破碎腔内进行破碎,物料进过几次在破碎腔内破碎之后排除机外。

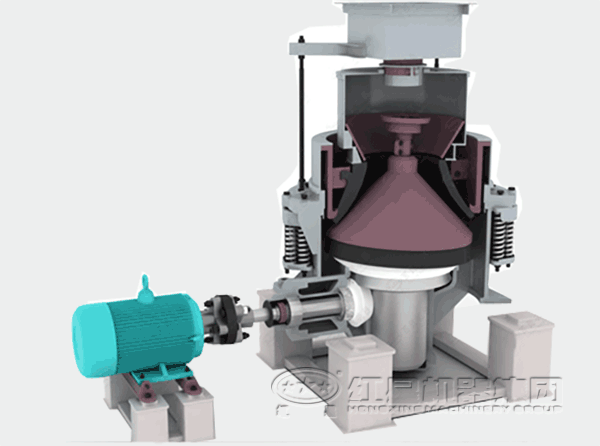

中碎圆锥破碎机工作原理

二、细碎圆锥破碎机

1、基本构造

细碎圆锥粉碎机它与中碎圆锥破碎机的构造基本相同,其区别仅在于动锥与不动锥的形状不同。短头圆锥破碎机的动锥与不动锥都比较短,而且两锥之间的平行带比较长,给矿口与排矿口比较小,所以可以得到较细的产品。

圆锥破碎机

2、工作原理

被破碎的矿石,从进料箱落到动锥上端的分配盘上,由此再均匀地撒入动锥周围的破碎腔内。矿石在破碎腔内的破碎过程是:矿石在动锥离开定锥衬板一侧的瞬间,落入破碎腔,动锥冲向定锥时矿石第一次破碎。当动锥再次离开动锥时,矿石就落入第二次破碎的位置,以此方式,矿石经过几次下落和破碎后排出机外,完成破碎过程。

圆锥破碎机

PS:除了标准型与短头型圆锥破碎机外,还有介于它们两者之间的一种名为中型圆锥破碎机,既可用于中碎也可以用于细碎。标准、中型、短头圆锥破碎机的主要区别是破碎腔的断面形状不同。因此,给矿粒度和排矿粒度也不同。
