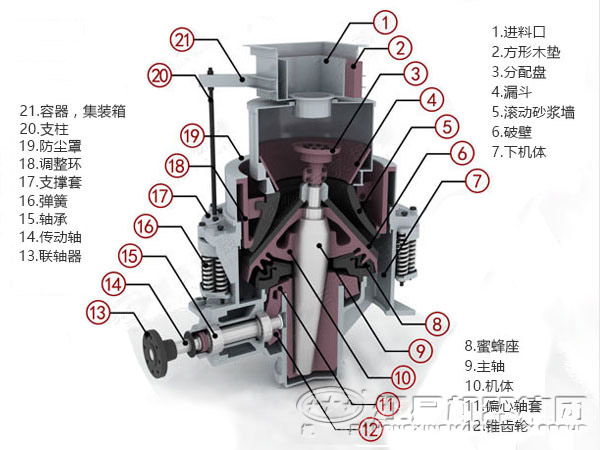

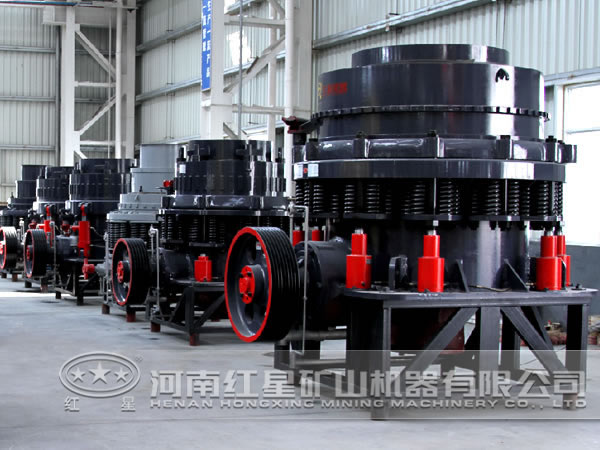

圆锥破碎机的构造

圆锥破碎机主要包括机架、主轴、固定外锥及衬板、偏心套、可动内锥及衬板、保险装置、润滑系统等几部分组成。

  1、机架

  机架是圆锥破碎机的装配基础，由上架体和下架体组成，前者是焊接件，后者是整体铸钢件，两者通过液压缸相连接，内有耐磨衬板和保护罩。

  2、主轴

  主轴与机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。

  3、偏心套

  偏心套内部安装有高铅青铜衬套；通过螺钉固定上去，下部通过螺栓安装有大锥齿轮和止推轴承。当偏心套转动时，就带动动锥作旋摆运动。

  4、可动内锥

  动锥铰装于点，其下端插在偏心衬套中，动锥上部采用螺栓连接固定给料板组件，下部安装有球面轴瓦。动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀进料口尺寸大小合适。

  5、固定外锥

  它是静置于机器上的，是机架的一部分，定锥上部安装的是给料料斗，为了防止锥体磨损在内表面装有环形伞状锰钢衬板，定锥外部是与调整环配合的梯形螺纹。

  6、保险装置

  支撑套与架体连接处由弹簧压紧，当圆锥破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，发挥保险作用，防止机器损坏。

  7、润滑系统

  采用集中稀油润滑系统，当需要调整排料口大小时可启动液压站通过推动缸进行调整，当不能破碎物料进入破碎腔时，弹簧安全装置能保护设备不受破坏。
