冲击式制砂机

冲击式制砂机

应用范围: 高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。

适用物料: 河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、磨料、耐火材料、混凝土骨料等。

进料粒度: 35-60mm

生产能力: 12-360t/h

24小时免费服务热线

0371-67772727

点击获取报价

冲击式制砂机(冲击式破碎机)简介

制砂机,也称冲击式破碎机,俗称冲击式制砂机,是一种高能低耗冲击破,其性能在各种矿石细破设备中起着不可替代的作用,是目前行之有效,使用可靠的碎石机器。

冲击式制砂机(冲击式破碎机)图片

高效立轴冲击式制砂机

高效立轴冲击式制砂机

TK制砂机

TK制砂机(高效冲击式破碎机)

制砂机

冲击式破碎机(制砂机)

直通冲击式制砂机

直通式冲击式破碎机(制砂机)

制砂机车间

制砂机车间

国际合作

国际合作

冲击式制砂机工作特点

冲击式制砂机结构简单,造价低廉,运转平稳,高效节能,叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量,有效地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中的“卡钢”问题,巧妙的内部气流自循环消除了粉尘弥散问题。

制砂机工艺流程图

制砂生产线流程图

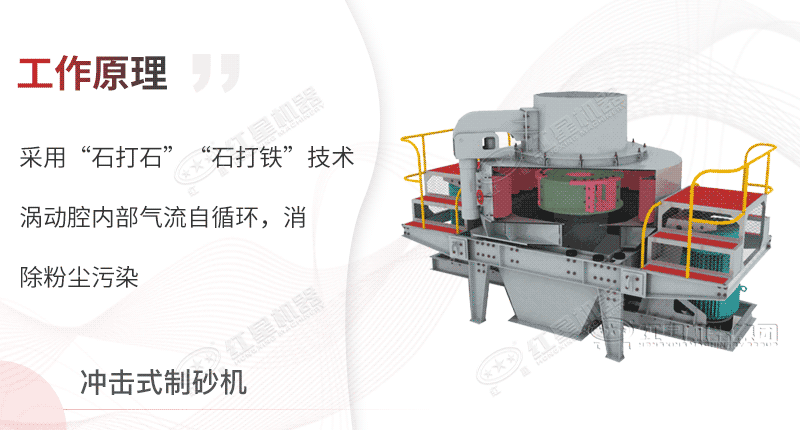

冲击式制砂机工作原理

石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以雨伞方式分流在转盘四周的靶石产生高速度的撞击和高密度的粉碎,石料在相互打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击,磨擦,粉碎,从下部直接排除。形成经多次由筛分设备控制达到所要求的粒度。

制砂机(冲击式破碎机)工作原理

冲击式破碎机(制砂机)工作原理

冲击式制砂机(冲击式破碎机)结构概况

制砂机结构特征,主要由电动机,冲动装置,主轴总成,叶轮,给料斗,粉料器,破碎腔,底座,润滑装置等几部分组成,下面对制砂机的结构分别介绍:

1.传动装置(包括电动机)采用双电机或单电机驱动的带传动机构,双电机驱动的两台电动机分别安装在主轴总成的两侧,两电机带轮用传动带与主轴带轮相连,使主轴两侧受力平衡,不产生附加力矩。而单电机驱动主轴手单侧力而产生附加力矩,一般电机功率在55kw以上时,推荐使用双电机驱动。

2.主轴总成:主轴总成安装在底座上,用以传递电动机由V带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座,主轴,轴承等组成。

3. 叶轮:叶轮结构为一空心圆柱体,安装在主轴总成上端周头上,用圆锥套和键链接传递转矩,并高速旋转,叶轮是PL立式冲击破碎机的关键部件。矿物原料由叶轮上部分料器的中心入料管进入叶轮的由叶轮中心的布料椎体将物料均匀地分配到叶轮地哥哥发射流到发射流道口,安装特殊材料制成的耐磨块,耐磨块孙猴可以更换,叶轮将物料加速到70-100m/s的速度抛射出去,冲击到涡动破碎腔内的矿石床曾,进行强烈地自粉碎。

4.给料斗:给料斗的结构为一倒立的棱台体,进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。

5.分料器:分料器安装在涡动破碎腔上部,其作用是将给料斗来料进行分流,使一部分物料由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使一部分物料从中心管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速物料冲击破碎,不增加动能消耗,增大生产能力,提高破碎效果。

6.涡动破碎腔:涡动破碎腔的结构为上、下两段圆柱体组成的环形空间,下圆柱体的上下盖板上开两个孔,上部接上圆柱体,下部接出料口。叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料床层,物料的破碎过程发生在涡动破碎腔内,由矿石床层将破碎作用与涡动破碎腔壁隔开,使破碎作用仅限于物料之间,并起到耐磨自衬作用。在上圆柱体盖板上设置观察孔,以观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况,破碎机工作时必须将观察孔关严密封。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生的气流,在涡动破碎腔内通过分料器、叶轮形成内部气流i自循环系统。

7.底座:涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上,底座中部为四棱形空间,用于安装主轴总成,并在四棱形空间的两侧形成排料通道。双电动机安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。

8.支架:根据破碎机工作场所不同---露天作业或室内作业,用户可以考虑配置支架或不配置支架。

9.润滑系统:采用二硫化钼干油润滑,润滑部位为主轴总成上部轴承和下部轴承,为了方便注油,本机用油管将油杯引到机器的外侧,用干油泵定期加油。

制砂机(冲击式破碎机)结构图

制砂机(冲击式破碎机)结构图

制砂机国际展会

制砂机国际展会

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600

高效立轴冲击式破碎机(制砂机)参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140
处理量(t/h) 瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸(mm) 软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电动机功率(kw) 110 180 264 400
外形尺寸(L×W×H)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围 0.1-20mm/s 连续可调
润滑液压站 双油泵电机功率 2×0.31kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:降温,冬季电机加热启动。
外形尺寸(L×W×H)(mm) 820×520×1270
油箱加热器功率 2KW

客户案例

  • 河南三门峡河卵石制砂生产线
    • 加工物料 加工物料:河卵石
    • 生产能力 生产能力:500t/h
    • 设备配置 设备配置:振动给料机、鄂式破碎机、制砂机(冲击式破碎机)、振动筛、洗砂机、胶带输送机、集中电控等设备。
  • 山西太原制砂生产线
    • 加工物料 加工物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、混凝土骨料等
    • 生产能力 生产能力:300-350t/h
    • 设备配置 设备配置:振动给料机、鄂式破碎机、输送机、制砂机(冲击式破碎机)、细碎机、直线振动筛、洗砂机、集中电控等设备
