反击式破碎机

TK系列高效冲击破碎机
应用范围:广泛用于建材、能源、交通、铁路、砂石料场、矿山开采、煤矿开采、混凝土搅拌站等。
适用物料:石灰石、花岗石、河卵石、电石、石英石、白云石、铁矿石、混凝土、煤、石膏等。
进料粒度:300-700mm       生产能力:30-550t/h

销售热线: 0371-67772727

点击询价

反击式破碎机介绍

反击式破碎机(简称反击破、反击破碎机)是一种新型高效率的碎矿设备,特点是体积小,构造简单,破碎比大,能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用,缺点就是锤头和反击板特别易磨损,尤其是破碎坚硬的矿石,磨损则更严重,需要经常更换。

反击式破碎机主要有几下几种类型:

1.PF-I型系列反击破碎机系列适应于硬岩破碎,其典型花岗岩出料粒度≤40mm占90%。该机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。

2.PF-II型系列反击式破碎机系列适应于中硬物料破碎,其典型花岗岩出料粒度≤25mm占85%。如水泥厂的石灰石破碎。具有生产能力大,出料粒度小的优点。

3.PF-III型系列反击式破碎机系列适应于混凝土破碎,其典型花岗岩出料粒度≤30mm占85%。具有进料规格大,处理能力高等优点。

反击式破碎机

PF-I型系列反击破碎机

反击式破碎机

PF-II型系列反击破碎机

反击式破碎机

PF-III型系列反击破碎机

欧版反击式破碎机

德版反击破碎机

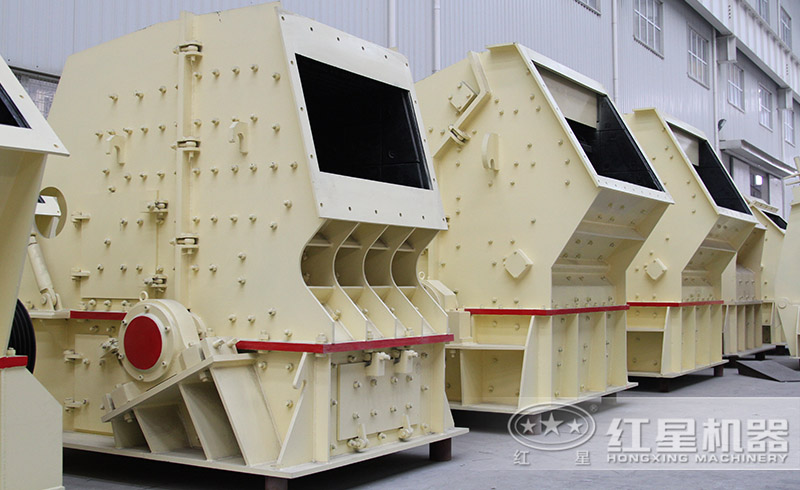

反击式破碎机厂家车间

反击破碎机车间

反击式破碎机(反击破)性能特点

1.硬岩破碎、高效节能;

2.多腔均匀破碎,适宜破碎硬岩;

3.新型耐磨材料使板锤、反击板和衬板使用寿命更长;

4.高铬板锤、独特的反击衬板,尤其适用于硬岩破碎、高效节能;

5.硬岩破碎、高效节能;

6.均整板结构使排料更呈小粒径和立方体形,无内纹;

7.产品形状呈立方体,排料粒度大小可调;

8.简化破碎流程;

9.全液压开启,便于维修及更换易损件;

10.进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少。

反击式破碎机厂家

反击式破碎机(反击破)工作原理

反击破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备反击式控制达到所要求的粒度。

反击式破碎机工作原理

反击式破碎机(反击破)主要部件

1.反击板

反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击  反击破碎机而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。

反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得最佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。

反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

反击破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

反击式破碎机机反击板

2.板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,现在一般为长条形。

反击式破碎机板锤

反击式破碎机(反击破)技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
生产能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
( L×W×H)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 37-45 12 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 45-55 15 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 110 17.7 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 100-180 132 22.4 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 130-250 220 27 3180×2720×2620
PF-1520 Φ1500×2000 830×2040 700 300-550 315-400 50.6 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 700 600-800 630-710 83.21 4400×3866×4009

反击式破碎机(反击破)价格咨询

专业反击式破碎机厂家-河南红星矿山机器有限公司生产有PF-I型、PF-II型、PF-III型以及德版反击式破碎机等各种破碎机设备。 河南红星矿山机器有限公司可根据您的实际需求为您设计制造相应的规格的产品,不同的型号、规格、参数、材料,当然有不同的价格,用户可以通过自己的实际情况参照参数进行选择,详情请拨打以下电话咨询。 磁选机价格咨询电话: 0371-67772727 。或者您也可以 在线咨询红星客服。

反击式破碎机(反击破)的安装调试

(一)安装:

1.反击破碎机(反击破)泵带有振动性工作的机组,在安装时和试车前均应紧固好所有的紧固件,在生产运转中也应定期检查,随时紧固。

2.安装中应注意反击破旋向(在带轮上标有旋向箭头)不可逆转。

3.把放击破电动机安装好后,应根据安装情况,配备传动带防护罩。

4.反击板与板锤的间隙应按工作需要逐渐调小,调整后应用手转动转子数转,检查有无撞击。调整完毕后,应锁紧套筒螺母,防止反击板受振动后螺母松动而逐渐下降与板锤相碰撞,造成事故。

5.由于反击破碎机(反击破)的出料口在下部,安装高度以及如何与进料、出料装置配合,均应在系统设计中考虑好。

(二)调试:

1.转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。

2.主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧适度,固定电动机。

3.检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。

4.检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。

5.检查液压系统动作是否可靠,有无渗漏现象。

6.清除反击破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。

反击式破碎机生产线流程

反击式破碎机生产线流程

反击式破碎机厂家地址:河南郑州高新技术产业开发区檀香路8号。

反击式破碎机价格详细咨询:0371-67772727。
