锤式破碎机主要部件的设计要求

发布:2014-08-19 08:24:43 编辑:2019-09-05 18:16:17 红星机器
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击右方按钮进行咨询

锤式破碎机作业时,由转子带动锤头高速回转,冲击物料,使物料沿着自然裂隙、层理面和节理面等脆弱部分而破碎。由于设备的作业环境很恶劣,如果设备的结构设计部合理,会影响作业效率。因此,锤式破碎机主要部件的合理设计非常重要。那么,锤式破碎机主要部件的设计要求有哪些呢?

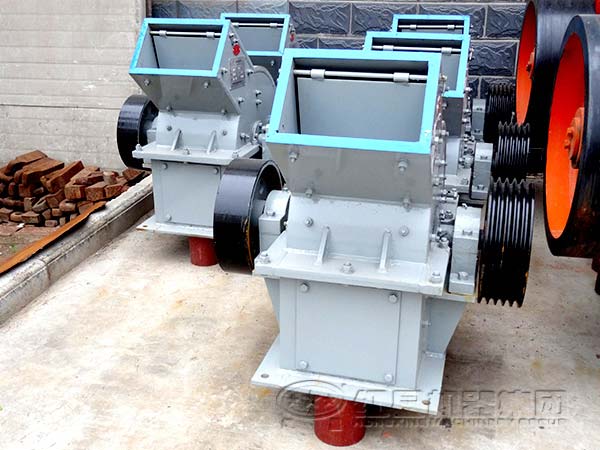

锤式破碎机

一、正确选择锤头重量:锤式破碎机锤头越重,动能越大,破碎效率越高。如果锤头超重,旋转的惯性矩越大,传动、联接件的负荷也越大,结果造成设备笨重。因此,锤头的重量要适中,理想的锤头重量应满足锤击一次,物料就粉碎、无用功降到较小的值,同时锤头不应向后倾斜,即便锤头向后倾斜也不应影响下一次锤击效果。

锤式破碎机锤头

二、合理设计转子部:转子部直接影响到锤式破碎机工作效率和可靠性,转子部首先应该进行力学设计。完成力学设计后,可进行转子部的结构设计。

锤式破碎机转子

三、传动系统采用”绕线电机一皮带轮一转子轴“的模式。传动系统功能是驱动静转矩小、加速转矩大的转子体。绕线电机一皮带轮一转子轴,这种传动可以通过更换皮带轮,改变传动比,实现对破碎不同物料的需要。采用带传动可以吸振,还有一定程度的过载能力,同时大皮带轮兼起飞轮作用。因此,这种装置是锤式破碎机经济合理的传动方式。

四、机架设计要便于其他部件的安装。从破碎机理可知,机架上的反击板强度、刚度、紧固件要周密计算。而且下机壳要便于加工、运输、更换篦板、衬板和观察锤头磨损情况。上机壳结构还必须便于安装、检修更换锤头,各部分的接合面应用橡胶进行密封。

五、采用横向篦条封闭型结构的篦板。目前锤式破碎机的排料篦板大都采用横向篦条的封闭型结构。由于锤式破碎机入料粒度大,工作条件恶劣,承受力大。所以要采用不等边梯形篦条,这种篦条缝刃迎着采料面,可适当改善排料条件。

锤式破碎机工作原理

锤式破碎机工作原理
